הזכרון הראשי

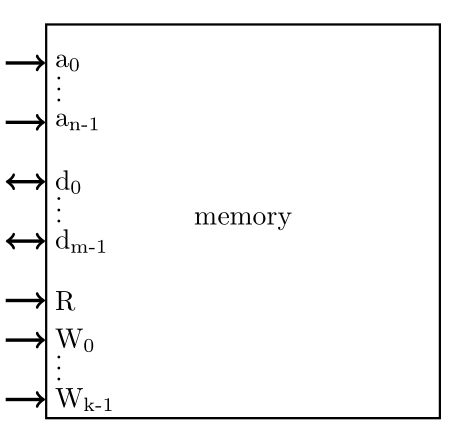

להלן סכמה של מערכת הזכרון:

משמעות הסכימה היא זו. האותות d₀ עד d_m-1 הם אותות הנתונים. כלומר מילה במערכת זיכרון זו היא ברוחב m ביטים. האותות a₀ עד a_n-1 הם אותות הכתובת. לכל מילה יש כתובת. כלומר סך-הכל בזכרון יש עד 2ⁿ מילים שכל אחת ברוחב m ביטים.

קריאה מהזכרון

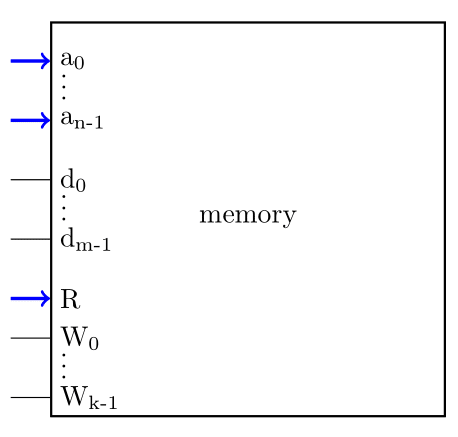

יש לשים במבואות a₀ עד a_n-1 את כתובת המילה ולדרוך את המבוא R:

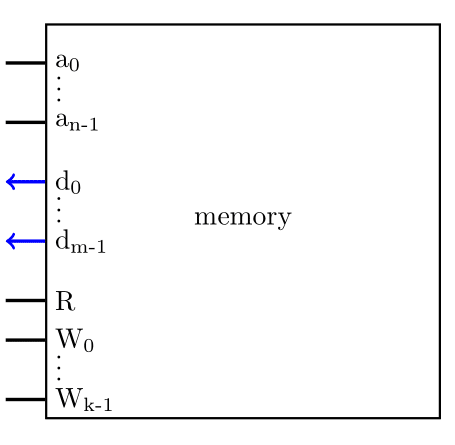

בתגובה מערכת זכרון תוציא על קוי הנתונים את המילה המתאימה:

כתיבה לזכרון

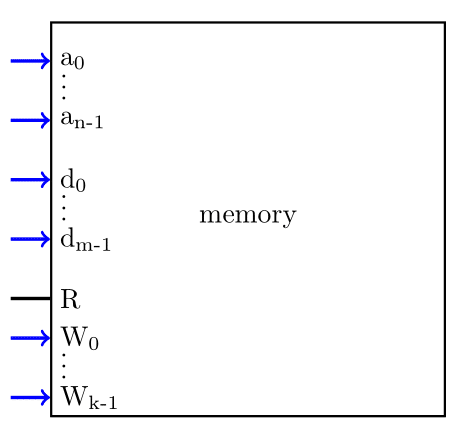

יש לשים במבואות a₀ עד a_n-1 את כתובת המילה, יש לשים במבואות הנתונים את התוכן הרלוונטי, ואז יש לדרוך את אותות הכתיבה הרלונטיים:

יש אות קריאה אחד ואפשרות לכמה אותות כתיבה. אם יש אות כתיבה אחד אזי המערכת מאפשרת לכתוב לזיכרון רק מילים. לפעמים (למעשה בדרך-כלל) מערכת הזכרון רוצה לאפשר עדכון לחלקי מילה. אז לכל חלק יהיה אות כתיבה עצמאי.

לדוגמא. אם יש מערכת בה יש 32 קווי נתונים. ואנו רוצים לאפשר עדכון של כל אחד מהבתים בנפרד אזי יהיו לנו אותות כתיבה w₀ עד W₃.

1MB, ‏ 8 קווי נתונים

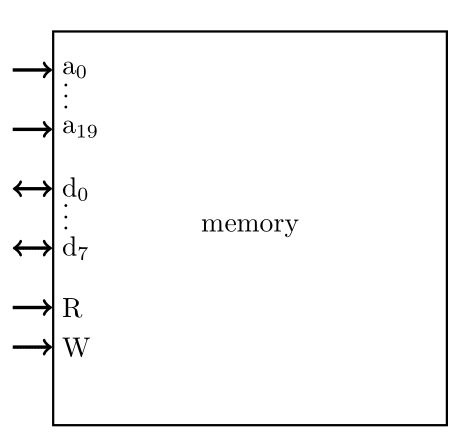

כדוגמא ראשונה ניקח מערכת שמאפשר זכרון של עד 1MB כאשר יש לנו 8 מבואות נתונים. במערכת כזה נצטרך 1M כתובות כשבכל כתובת יהיו 8 ביטים. נאמר שמערכת כזו מאורגנת 1M × 8.

1MB, ‏ 16 קווי נתונים

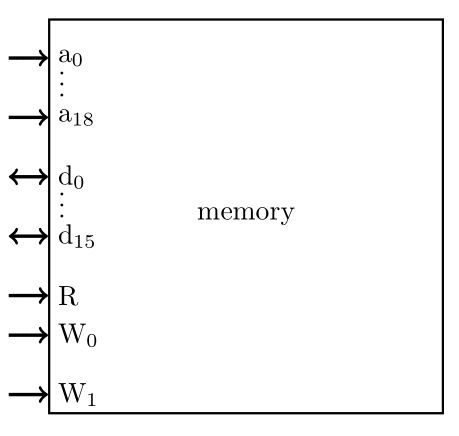

נניח שאנחנו רוצים לתמוך בעד 1MB זיכרון אבל מעוניינים (מטעמי ביצועים, כפי שנראה בהמשך) שהזיכרון יחזיר 16 ביטים בכל קריאה. אזי מבנה הזכרון יהיה 512K × 16. כלומר נצטרך 19 קווי כתובת ו-16 קווי נתונים. אם נשאר אם אות W אחד, אזי נוכל לכתוב לזכרון כל פעם 16 ביטים בבת אחת בלבד. אם נרצה לתמוך בכך שאפשר יהיה לכתוב לכל בית בנפרד אזי נצטרך 2 אותות כתיבה.

סביר לקבוע ש-W₀ יאמר שיש לעדכן על-ידי d₀ עד d₇, ו-W₁ יעדכן על-ידי d₈ עד d₁₅.

ננסה עוד מספר דוגמאות, אבל בלי שירטוטים הפעם. בכולן נאפשר עדכון ברמת הבית הבודד.

4GB עם מבואות נתונים ברוחב 8 ביטים

מבנה הזכרון יהיה 4G × 8. נצטרך 32 קוי כתובת, 8 קווי נתונים, וקו W אחד.

4GB עם מבואות נתונים ברוחב 16 ביטים

מבנה הזכרון יהיה 2G × 16. נצטרך 31 קוי כתובת, 16 קווי נתונים, ושני קווי W.

4GB עם מבואות נתונים ברוחב 32 ביטים

מבנה הזכרון יהיה 1G × 32. נצטרך 30 קוי כתובת, 32 קווי נתונים, וארבעה קווי W.

64GB עם מבואות נתונים ברוחב 64 ביטים

מבנה הזכרון יהיה 8G × 64. נצטרך 33 קוי כתובת, 64 קווי נתונים, ושמונה קווי W.

256GB עם מבואות נתונים ברוחב 128 ביטים

מבנה הזכרון יהיה 16G × 128. נצטרך 34 קוי כתובת, 128 קווי נתונים, ו-16 קווי W.
